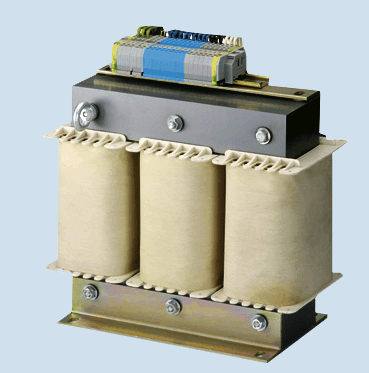

T3D     - transformatory sieciowe 3-fazowe dużej mocy
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych 3UI.
Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektroenergetycznych oraz instalacjach przemysłowych.
Produkowane w zakresie mocy: 250 - 10.000 VA
Parametry elektryczne:

300-10.000VA


T3W     - transformatory sieciowe 3-fazowe wielkiej mocy
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych 3UI.
Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektroenergetycznych oraz instalacjach przemysłowych.
Produkowane w zakresie mocy: 10 - 400 kVA
Parametry elektryczne:

10.000-400.000VA


Normy: PN-EN 61558, PN-EN 60076

Budowa:
- rdzeń kształtkowy UI
- korpus dwukomorowy z przegrodą (TMD) lub jednokomorowy (TMW) wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
- drut nawojowy lub profil miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej
B, F lub H
- materiał izolacyjny taśma syntetyczna lub szklana, estrofol lub preszpan
- impregnat lakier elektroizolacyjny lub bez impregnacji
- zabezpieczenia - brak - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
- sposób wyprowadzeń przewodami, listwami zaciskowymi oraz innymi według uzgodnień
- elementy mocujące - wsporniki

Parametry elektryczne - standardowe lub wg wymagań klienta - na zamówienie
- zakres napięć     PRI     100 ÷ 1000 V  50 / 60 Hz
- zakres napięć     SEC     24 ÷ 1000 V
- klasa cieplna     Ta 40B, Ta 40F (temp. otoczenia 40ºC, izolacja klasy B 130ºC, F 155ºC )
- test    izolacji         4 kV / 60 s
- stopień ochrony     IP00
- klasa izolacji     I


Wymiary, sposób mocowania, typ wyprowadzeń wykonane według standardowych rozwiązań przedstawionych w Kartach Katalogowych lub po uzgodnieniach według indywidualnych wymagań klienta.
