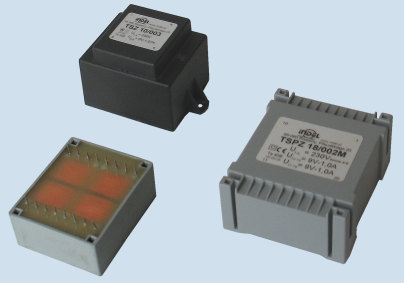

TSZ - transformatory sieciowe do druku
zalewane w obudowie Seria
transformatorów sieciowych wykonanych na rdzeniach kształtkowych
EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem
końcówek do montażu na płytkach drukowanych.
Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą
do wbudowania w układach zasilających urządzeń elektronicznych.
Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną
formę zewnętrzną, która pozwala na większą ochronę mechaniczną.
Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i
agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być
stosowane na zewnątrz urządzeń i budynków.
Produkowane w zakresie mocy: 2,2 - 16VA Parametry
elektryczne:
TSPZ
- transformatory sieciowe do druku płaskie
zalewane w obudowie Seria
transformatorów sieciowych na rdzeniach kształtkowych UI w
obudowach zalewanych żywicą, ze standardowym wyprowadzeniem
końcówek do montażu na płytkach drukowanych.
Stosowane w elektronice profesjonalnej. Służą do wbudowania w układach
zasilających urządzeń elektronicznych i elektroenergetycznych.
Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną
formę zewnętrzną, która pozwala na większą ochronę mechaniczną.
Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i
agresywne czynniki zewnętrzne oraz co najważniejsze niewielka wysokość.
Produkowane w zakresie mocy: 1 - 30VA Parametry
elektryczne:
Budowa: -
rdzeń kształtkowy EI, UI
- korpusy cewek z przegrodami wykonane z poliamidu wzmocnionego
włóknem szklanym (TSZ), dwukomorowe z przegrodami wykonane z
niepalnego poliamidu wzmocnionego włóknem
szklanym UL 94 VO (TSPZ)
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w
klasie temperaturowej B, F lub H
- zabezpieczenia - większość transformatorów jest nieodporna na
zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne,
warystory, bezpieczniki topikowe
- sposób wyprowadzeń końcówkami do druku, przewodami,
listwami zaciskowymi lub innymi według uzgodnień
- estetyczna plastikowa obudowa
- zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
- elementy mocujące - uchwyty lub otwory w obudowie, z zamontowaną
rączką mogą występować w wersji przenośnej
- istnieje możliwość zastosowania ekranowania uzwojeń
Parametry elektryczne
- standardowe
lub wg wymagań klienta - na zamówienie -
zakres napięć PRI 24 ÷ 500
V 50 / 60 Hz
- zakres napięć SEC 1 ÷
1000 V
- klasa cieplna Ta 40B (temp. otoczenia 40ºC,
izolacja klasy B 130ºC)
- test izolacji
4 kV / 60 s
- stopień ochrony IP00 do IP 66
- klasa izolacji II
Wymiary,
sposób mocowania, typ wyprowadzeń wykonane według
standardowych
rozwiązań przedstawionych w Kartach Katalogowych lub po uzgodnieniach
według indywidualnych wymagań klienta.
