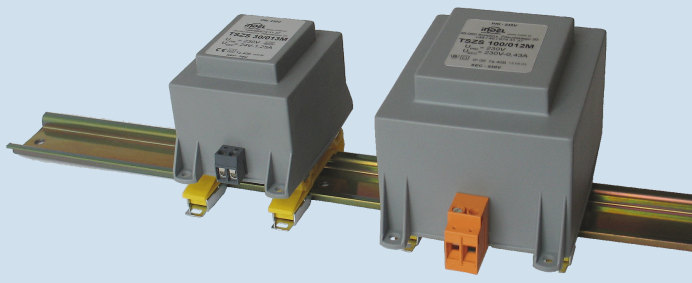

TSZS - transformatory sieciowe zalewane
w obudowie z mocowaniem na szynę DIN (TS35) Seria
transformatorów sieciowych wykonanych na rdzeniach kształtkowych
EI w obudowach zalewanych żywicą z mocowaniem na szynę DIN (TS35).
Dzięki zastosowaniu nowoczesnych materiałów charakteryzują się
małymi gabarytami i masą oraz podniesioną odpornością na warunki
klimatyczne.
Służą do mocowania na szynie TS35 w układach zasilających maszyn i
urządzeń elektroenergetycznych oraz instalacjach przemysłowych.
Powszechnie wykorzystywane jako transformatory bezpieczeństwa i
separacyjne. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca
atrakcyjną formę zewnętrzną, która pozwala na ich hermetyczne
zalanie żywicą co powoduje iż są odporne na wilgoć i agresywne czynniki
zewnętrzne.
Produkowane w zakresie mocy: 16-200VA Parametry
elektryczne:
Budowa: -
rdzeń kształtkowy EI
- korpusy cewek z przegrodami wykonane z niepalnego tworzywa
wzmocnionego włóknem
szklanym UL 94 V0
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w
klasie temperaturowej B, F lub H
- zabezpieczenia - standardowo zabezpieczone uzwojenie pierwotne
bezpiecznikiem WT
- sposób wyprowadzeń listwami zaciskowymi, przewodami lub innymi
według uzgodnień
- estetyczna plastikowa obudowa z niepalnego tworzywa wzmocnionego
włóknem szklanym
- zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
- elementy mocujące - uchwyty na szynę DIN (TS35)
Parametry elektryczne
- standardowe
lub wg wymagań klienta - na zamówienie -
zakres napięć PRI 24 ÷ 500
V 50 / 60 Hz
- zakres napięć SEC 1 ÷
1000 V
- klasa cieplna Ta 40B (temp. otoczenia 40ºC,
izolacja klasy B 130ºC)
- test izolacji
4 kV / 60 s
- stopień ochrony IP00 do IP 66
- klasa izolacji II
Wymiary,
sposób mocowania, typ wyprowadzeń wykonane według
standardowych
rozwiązań przedstawionych w Kartach Katalogowych lub po uzgodnieniach
według indywidualnych wymagań klienta.
