ZSIS     - zasilacze stabilizowane na szynę DIN (TS35)
Przeznaczone do zasilania urządzeń mocowanych na szynie TS35, o małym i średnim poborze energii, nie posiadających wewnętrznego układu stabilizacji, które wymagają zasilania prądem stałym.
Produkowane w zakresie mocy: 15 - 50VA

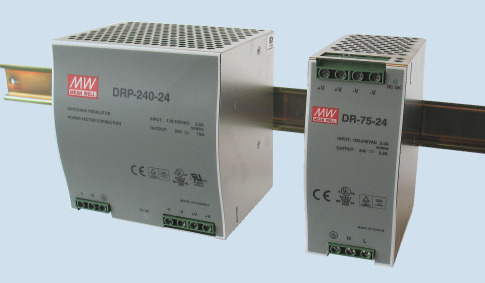

DR     - zasilacze stabilizowane na szynę DIN (TS35)
Przeznaczone do zasilania urządzeń mocowanych na szynie TS35, o małym i średnim poborze energii, Zasilacze impulsowe do zastosowań przemysłowych, przeznaczone do zasilania wszelkich urządzeń montowanych na szynie DIN (TS35). Charakteryzują się stabilizacją napięcia wyjściowego przy szerokim zakresie napięcia wejściowego.
Produkowane w zakresie mocy: 30 - 960VA

Parametry elektryczne:

Typ

Moc


[ W ]

Nap. zas. AC

[ V ]

Nap. wyj. DC

[ V ]

Prąd wyj.


[ A ]

Sprawność

[ % ]

Prąd załączenia (zimny start)
115/230VAC
[ A ]

Wymiary
wys x szer x gł

[ mm ]

Masa

[ kg ]

DR 30-5

30

230

(85-264)

5

3

74

30/40

93x78x56

0,27

DR 30-12

12

2

81

DR 30-15

15

2

82

DR 30-24

24

1,5

83

DR 45-5

45

230

(85-264)

5

5

72

30/60

93x78x67

0,31

DR 45-12

12

3,5

77

DR 45-15

15

2,8

77

DR 45-24

24

2

80

DR 60-5

60

230

(85-264)

5

6,5

76

30/40

93x78x56

0,3

DR 60-12

12

4,5

83

DR 60-15

15

4

84

DR 60-24

24

2,5

86

DR 75-12

75

230

(85-264)

12

6,3

76

30/60

125,5x55,5x100

0,6

DR 75-24

24

3,2

80

DR 75-48

48

1,6

81

DR 120-12

120

230

(88-264)

12

10

80

30/60

125,2x65,5x100

0,79

DR 120-24

24

5

84

DR 120-48

48

2,5

85

DRP 240-24

240

230

(85-264)

24

10

84

30/50

125,2x125,5x100

1,2

DRP 240-48

48

5

85

DRP 480-24

480

230

(180-264)

24

20

89

50

125,2x227x100

2,4

DRP 480-48

48

10

89

DRP 480S-24

230

(90-264)

24

20

89

50

125,2x227x100

2,6

DRP 480S-48

48

10

89

DRH 120-24

120

400

(340-550)

24

5

85

50

125,2x65,5x100

0,75

DRH 120-48

48

2,5

86

DRT 240-24

240

3x400

(3x340-550)

24

10

89

50

125,2x125,5x100

1,3

DRT 240-48

48

5

89

DRT 480-24

480

3x400

(3x340-550)

24

20

89

50

125,2x227x100

2,5

DRT 480-48

48

10

90

DRT 960-24

960

3x400

(3x340-550)

24

40

91

50

125,2x276x100

3,3

DRT 960-48

48

20

92

ZSIS 12/2

25

230

(180-250)

12

2

80

30

90x70x65

0,18

ZSIS 24/1,25

30

230

(180-250)

24

1,25

80

30

90x70x65

0,18


Normy: UL508, UL60950-1, EN60950-1, EN55022, EN61000-3-2,3, ENV50204

Budowa:
- układ elektroniczny oparty na przetwornicy transformatorowej ferrytowej
- zabezpieczenia - przeciążeniowe, przepięciowe, przeciwzwarciowe oraz termiczne
- sposób wyprowadzeń - listwy zaciskowe
- estetyczna i lekka plastikowa obudowa (DR30-60, ZSIS) lub wytrzymała i trwała metalowa obudowa (DR 120-960)
- sygnalizacja pracy - prawidłową prace zasilacza sygnalizuje dioda LED
- elementy mocujące - uchwyty na szynę DIN

Parametry elektryczne - standardowe lub wg wymagań klienta - na zamówienie
- napięcie zasilania jednofazowe 230 V AC (85-264V), częstotliwość pracy 50 / 60 Hz
- napięcie zasilania trójfazowe 3x400 V AC (3x340-550V), częstotliwość pracy 50 / 60 Hz
- możliwość zasilania napięciem prądu stałego DC (tylko modele DR)
- napięcie wtórne 5 ÷ 48 V DC
- możliwość regulacji napięcia wyjściowego (tylko modele DR)
- temperatura pracy -20 ÷ + 60ºC
- stopień ochrony IP30


Informacje techniczne:
- stabilizacja napięcia wyjściowego przy szerokim zakresie napięcia wejściowego,
- montaż na szynie Din - TS35 / 7,5 lub 15,
- zabezpieczenie:  przeciążeniowe, przepięciowe, przeciwzwarciowe oraz termiczne,
- temperatura pracy: -20 ÷ + 60ºC,
- możliwość zasilania napięciem prądu stałego - DC,
- standardy bezpieczeństwa: UL508, UL60950-1, TUV EN60950-1,
- możliwość regulacji napięcia wyjściowego,
- spełnia normy: UL / CUL / TUV / CB / CE
- sygnalizacja pracy: dioda LED
- chłodzenie: układ otwarty, bez wymuszonego obiegu powietrza
- lekka konstrukcja z tworzywa sztucznego - zasilacze DR 30-60, ZSIS,
- lekka estetyczna obudowa metalowa - zasilacze DR 120-960,
- wysoka estetyka wykonania (zarówno samego produktu jak i opakowania)
