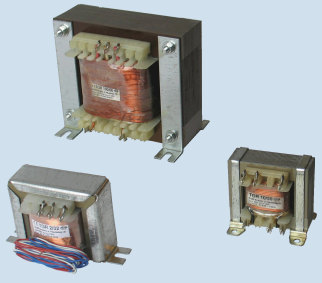

TGR     - transformatory głośnikowe
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI.
Służą do przetwarzania sygnału na liniach radiowęzłowych, w stopniach końcowych tradycyjnych i lampowych wzmacniaczy mocy. Powszechnie stosowane w elektronice profesjonalnej.
Produkowane w zakresie mocy: 2 - 400VA
Parametry elektryczne:

2-100VA


TGL     - transformatory głośnikowe do wzmacniaczy lampowych
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI.
Służą do przetwarzania sygnału w stopniach końcowych lampowych wzmacniaczy mocy. Powszechnie stosowane w elektronice profesjonalnej. Charakteryzują się specjalnym ekranowaniem uzwojeń oraz rdzenia transformatora, tak by wytwarzane przez nie pole elektromagnetyczne jak najmniej wpływało na otoczenie.
Produkowane w zakresie mocy: 2 - 400VA
Parametry elektryczne:

5-100VA


Budowa:
- rdzeń kształtkowy EI
- korpus jedno lub dwukomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- materiał izolacyjny estrofol, preszpan lub inny wg uzgodnień konstrukcyjnych
- impregnat lakier elektroizolacyjny
- sposób wyprowadzeń końcówkami oczkowymi, do druku, przewodami, listwami zaciskowymi, pod konektory lub innymi według uzgodnień
- istnieje możliwość zastosowania ekranowania uzwojeń
- elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.

Parametry elektryczne - standardowe lub wg wymagań klienta - na zamówienie
- moc znamionowa     2 ÷ 400 VA
- napięcie zasilania     30 ÷ 120 V
- impedancja obciążenia      2 ÷ 16 Ω
- pasmo przenoszenia     20 ÷ 20.000 Hz
- klasa cieplna     Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)



Wymiary, sposób mocowania, typ wyprowadzeń wykonane według standardowych rozwiązań przedstawionych w Kartach Katalogowych lub po uzgodnieniach według indywidualnych wymagań klienta.
