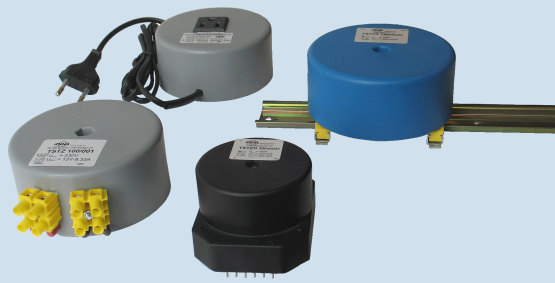

TSTZ     - transformatory sieciowe toroidalne zalewane w obudowie
Seria transformatorów sieciowych wykonanych na rdzeniach toroidalnych w obudowach zalanych żywicą. Odporne na wilgoć i agresywne czynniki zewnętrzne.
Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Produkowane w zakresie mocy: 20 - 1000VA
Parametry elektryczne:

20-1.000VA


TSTZD     - transformatory sieciowe toroidalne zalewane w obudowie do druku
Seria transformatorów sieciowych wykonanych na rdzeniach toroidalnych w obudowach zalanych żywicą z wyprowadzeniami końcówek do montażu na płytkach drukowanych. Odporne na wilgoć i agresywne czynniki zewnętrzne.
Przeznaczone  do wbudowania w układach zasilających urządzeń elektronicznych.
Sposób wyprowadzeń powoduje iż w szybki sposób można je montować do druku.
Produkowane w zakresie mocy: 30 - 200VA
Parametry elektryczne:

30-200VA


TSTZS     - transformatory sieciowe toroidalne zalewane w obudowie na szynę DIN (TS35)
Seria transformatorów sieciowych wykonanych na rdzeniach toroidalnych w obudowach zalanych żywicą z mocowaniem na szynę DIN. Odporne na wilgoć i agresywne czynniki zewnętrzne. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń i elektroenergetycznych. Produkowane w zakresie mocy: 40 - 200VA.
Parametry elektryczne:

50-300VA


ATSTZ     - autotransformatory sieciowe toroidalne zalewane w obudowie
Seria autotransformatorów sieciowych ze stałymi odczepami wykonanych na rdzeniach toroidalnych w obudowach zalanych żywicą. Odporne na wilgoć i agresywne czynniki zewnętrzne. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych oraz po zamontowaniu w obudowach jako samodzielne urządzenia do zasilania sprzętu 230V / 115V. Produkowane w zakresie mocy: 50 - 600VA.
Parametry elektryczne:

50-600VA


Normy: PN-EN 61558

Budowa:
- rdzeń toroidalny
- drut nawojowy miedziany z podwójną izolacją w klasie temperaturowej F lub H
- materiał izolacyjny estrofol
- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
- sposób wyprowadzeń przewodami, listwami zaciskowymi lub innymi według uzgodnień
- elementy mocujące - uchwyty, otwór przechodzący przez środek obudowy
- estetyczna plastikowa obudowa, zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
- istnieje możliwość zastosowania ekranowania uzwojeń

Parametry elektryczne - standardowe lub wg wymagań klienta - na zamówienie
- zakres napięć     PRI     24 ÷ 500 V  50 / 60 Hz
- zakres napięć     SEC     6 ÷ 1000 V
- klasa cieplna     Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
- test    izolacji         4 kV / 60 s
- stopień ochrony     IP00 do IP 66,
- klasa izolacji     II

Ze wszystkich rodzajów transformatorów charakteryzują się najwyższą sprawnością do 98%, najmniejszymi stratami mocy, minimalnym prądem jałowym, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami, a także niewielką zmianą napięcia między stanem jałowym, a obciążenia. Ponadto dzięki ich bezkarkasowej budowie, praktycznie bez ograniczeń można kształtować gabaryty transformatorów.


Wymiary, sposób mocowania, typ wyprowadzeń wykonane według standardowych rozwiązań przedstawionych w Kartach Katalogowych lub po uzgodnieniach według indywidualnych wymagań klienta.
